Sensor cahaya adalah komponen elektronika yang dapat memberikan perubahan besaran elektrik pada saat terjadi perubahan intensitas cahaya yang diterima oleh sensor cahaya tersebut. Sensor cahaya dalam kehidupan sehari-hari dapat kita temui pada penerima remote televisi dan pada lampu penerangan jalan otomatis.
 LDR

Jenis-Jenis Sensor Cahaya

Dilihat dari perubahan output sensor cahaya maka sensor cahaya dapat dibedakan kedalam 2 tipe yaitu :
  • Sensor cahaya tipe fotovoltaik
  • Sensor cahaya tipe fotokonduktif
Kemudian apabila dilihat dari cahaya yang diterima sensor cahaya tersebut, maka sensor cahaya dapat dibagi dalam beberapa tipe sebagai berikut :
  • Sensor cahaya infra merah
  • Sensor cahaya ultraviolet

Sensor Cahaya Tipe Fotovoltaik

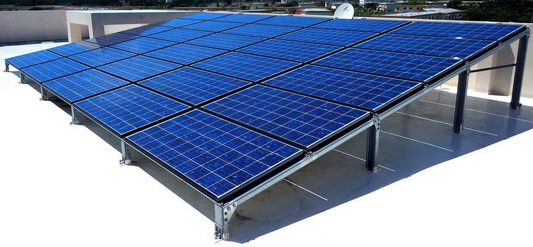

Sensor cahaya tipe fotovolataik adalah sensor cahaya yang dapat memberikan perubahan tegangan pada output sensor cahaya tersebut apabila sensor tersebut menerima intensitas cahaya. Salah satu contoh sensor cahaya tipe fotovoltaik adalah solar cell atau sel surya.
Sensor cahaya tipe photovoltaic adalah alat sensor sinar yang mengubah energi sinar langsung menjadi energi listrik. Sel solar silikon yang modern pada dasarnya adalah sambungan PN dengan lapisan P yang transparan. Jika ada cahaya pada lapisan transparan P akan menyebabkan gerakan elektron antara bagian P dan N, jadi menghasilkan tegangan DC yang kecil sekitar 0,5 volt per sel pada sinar matahari penuh. Berikut konstruksi dari sensor cahaya tipe fotovoltaik.

Sensor Cahaya Fotokonduktif

Sensor cahaya tipe fotokonduktif akan memberikan perubahan resistansi pada terminal outputnya sesuai dengan perubahan intensitas cahaya yang diterimanya. Sensor cahaya tipe fotovoltaik ini ada beberapa jenis diantaranya adalah :
  • LDR (Light Depending Resistor)
  • Photo Transistor
  • Photo Dioda

    LDR (Light Depending Resistor)

    LDR (Light Depending Resistor)
    LDR adalah sensor cahaya yang memiliki 2 terminal output, dimana kedua terminal output tersebut memiliki resistansi yang dapat berubah sesuai dengan intensitas cahaya yang diterimanya. Dimana nilai resistansi kedua terminal output LDR akan semakin rendah apabila intensitas cahya yang diterima oleh LDR semakin tinggi.

    Photo Transistor


    Photo transistor
    Photo transistor adalah suatu transistor yang memiliki resistansi antara kaki kolektor dan emitor dapat berubah sesuai intensitas cahaya yang diterimanya. Photo transistormemiliki 2 terminal output dengan nama emitor dan colektor, dimana nilai resistansi emeitor dan kolektro tersebut akan semakin rendah apabila intensitas cahaya yang diterim photo transistor semnakin tinggi.

    Photo Dioda

    Photo dioda
    Photo dioda adalah suatu dioda yang akan mengalami perubahan resistansi pada terminal anoda dan katoda apabila terken cahaya. Nilai resistansi anoda dan katoda pada photo dioda akan semakin rendah apabila intensitas cahaya yang diterima photodioda semkin tinggi.

    Sensor Cahaya Infra Merah

    Sensor cahaya infra merah adalah sensor cahaya yang hanya akan merespon perubahan cahaya inframerah. Sensor cahaya infra merah pada umumnya berupa photo ttransistor atau photo dioda. Dimana apabila sensor cahaya infra merah ini menerima pancaran cahaya infra merah maka pada terminal outputnya akan memberikan perubahan resistansi. Akan tetapi ada juga sensor cahaya yang telah dibuat dalam bentuk chip IC penerima sensor infra merah seperti yang digunakan pada penerima remote televisi. Dimana chip IC sensor infra merah ini akan memberikan perubahan tegangan output apabila IC sensor infra merah ini menerima pancaran cahaya infra merah. Berikut adalah bentuk dari IC sensor infra merah tersebut.

    IR LED

    Sensor Cahaya Ultraviolet

    Sensor cahaya ultraviolet merupakan sensor cahaya yang hanya merespon perubahan intensitas cahaya ultraviolet yang mengenainya. Seonsor cahaya ultraviolet ini akan memberikan perubahan besaran listrik pada terminal outputnya pada saat menerima perubahan intensitas pancaran cahaya ultraviolet. Sensor cahaya yang populer salah satunya UVtron. Modul sensor cahaya UVtron akan memberikan perubahan tegangan output pada saat sensor UVtron menerima perubahan intensitas cahaya ultraviolet. Berikut adalah bentuk modul sensor cahaya UVtron.

     Modul Sensor Cahaya
